B-Stage胶管壳粘接密封解决方案
来源: | 作者:Zhenwei | 发布时间: 183天前 | 425 次浏览 | 分享到:
B-Stage胶管壳粘接密封解决方案

        气密性和非气密性是微电子器件的封装形式,气密性封装按管壳材料可以分为金属气密性封装,陶瓷气密性封装,玻璃气密性封装。这类封装多用在对可靠性要求苛刻的航空航天、军事、船舶等领域。


        准气密性封装(也有称之为水密性封装)或非气密封装相对于气密性封装的密封性能等级低些,适用于对气密性要求不苛刻的费类电子及众多普通工业产品。

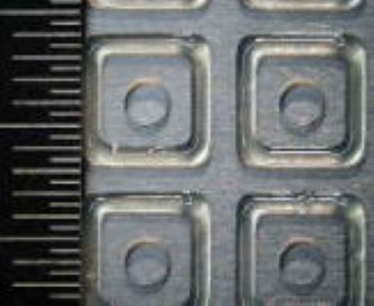

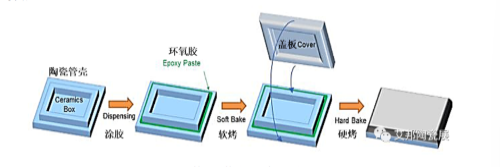

        B-Stage环氧类型密封胶粘结管壳和盖板是准气密性封装常见的工艺,由于其具备可预制带胶盖板,缩短封装生产时间,相对于平行缝焊,具有工艺简单、成本低廉、性能良好的特点,可满足微波通讯、光通信、激光器、MEMS类传感器快速封装要求。



项目B-Stage环氧类型密封胶平行封焊
工艺路线组装-烘烤固化组装-焊接
设备投入上盖机平行封焊机
材料表面处理表面需做金属化处理
UPH高,大批量一同固化低,需逐个封焊
工艺窗口工艺、材料对气密性影响大
最大持续工作温度200℃低于金属件熔点即可
二次返工对粘接面要求较低,容易返修返修质量难以控制
材质要求可实现不同材质件的粘接仅限于金属件
抗振性较好,胶水可充当缓冲层一般,振动可能会导致焊接位置出现应力和松动
气密性≤5×10-8Pa·m³/s≤1.3×10-9Pa·m³/s
综合成本
